現在、在庫しておりませんので受注生産になります。
（お問い合わせください。）
ノズルフランジ
規格：JIS10K
材質：ビニールエステル系樹脂
サイズ：15A～350A
※ANSI、DIN等規格にも対応します。
JIS 10K フランジ規格寸法表
横にスクロール
| サイズ | (内径) | (外径) | (FG厚) | (PCD) | (孔数) | (孔径) | (板厚) | (ノズルネック) |
|---|---|---|---|---|---|---|---|---|
| d | D | T | C | n | h | t | L | |
| (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | |
| 15A | 15 | 95 | 13 | 70 | 4 | 15 | 5 | 200 |
| 20A | 20 | 100 | 14 | 75 | 4 | 15 | 5 | 200 |
| 25A | 25 | 125 | 14 | 90 | 4 | 19 | 5 | 200 |
| 32A | 32 | 135 | 15 | 100 | 4 | 19 | 5 | 200 |
| 40A | 40 | 140 | 16 | 105 | 4 | 19 | 5 | 200 |
| 50A | 50 | 155 | 16 | 120 | 4 | 19 | 5 | 200 |
| 65A | 65 | 175 | 18 | 140 | 4 | 19 | 5 | 200 |
| 80A | 80 | 185 | 18 | 150 | 8 | 19 | 6 | 200 |
| 100A | 100 | 210 | 18 | 175 | 8 | 19 | 6 | 200 |
| 125A | 125 | 250 | 20 | 210 | 8 | 23 | 6 | 200 |
| 150A | 150 | 280 | 22 | 240 | 8 | 23 | 6 | 200 |
| 200A | 200 | 330 | 22 | 290 | 12 | 23 | 6 | 200 |
| 250A | 250 | 400 | 24 | 355 | 12 | 25 | 6 | 200 |
| 300A | 300 | 445 | 24 | 400 | 16 | 25 | 6 | 200 |
| 350A | 350 | 490 | 26 | 445 | 16 | 25 | 6 | 200 |

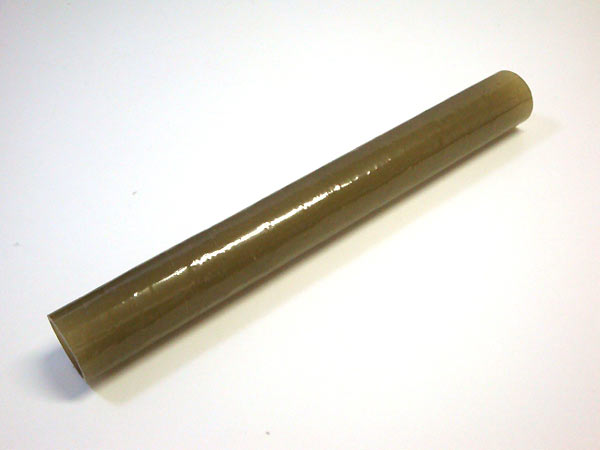

パイプ
材質：ビニールエステル系樹脂
サイズ：15A～200A
パイプ寸法表
| サイズ | 内径 | 板厚 | 長さ |
|---|---|---|---|
| d | t | L | |
| (mm) | (mm) | (mm) | |
| 15A | 15 | 4.5 | 2000 |
| 20A | 20 | 4.5 | 2000 |
| 25A | 25 | 4.5 | 4000 |
| 32A | 32 | 4.5 | 4000 |
| 40A | 40 | 4.5 | 4000 |
| 50A | 50 | 4.5 | 4000 |
| 65A | 65 | 4.5 | 4000 |
| 80A | 80 | 4.5 | 4000 |
| 100A | 100 | 4.5 | 4000 |
| 125A | 125 | 4.5 | 4000 |
| 150A | 150 | 4.5 | 4000 |
| 200A | 200 | 6.4 | 4000 |

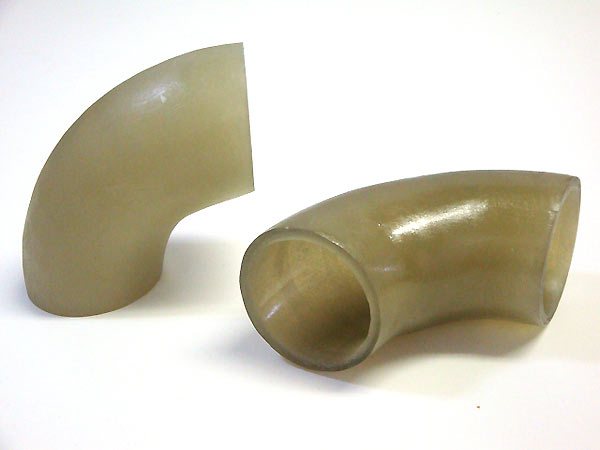

エルボ
材質：ビニールエステル系樹脂
サイズ：15A～200A
90°エルボ寸法表
| サイズ | 内径 | 厚み | |
|---|---|---|---|
| d | t | E | |
| (mm) | (mm) | (mm) | |
| 15A | 15 | 5 | 19.0 |
| 20A | 20 | 5 | 28.5 |
| 25A | 25 | 5 | 38.0 |
| 32A | 32 | 5 | 47.5 |
| 40A | 40 | 5 | 57.0 |
| 50A | 50 | 5 | 76.0 |
| 65A | 65 | 5 | 95.0 |
| 80A | 80 | 5 | 114.0 |
| 100A | 100 | 5 | 152.0 |
| 125A | 125 | 5 | 190.0 |
| 150A | 150 | 5 | 228.5 |
| 200A | 200 | 5 | 304.5 |

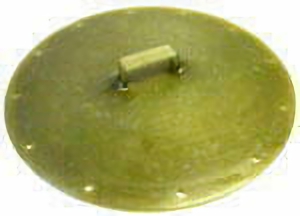

マンホール
ビニールエステル系樹脂

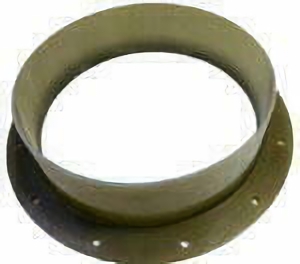

ノズル タイプA（孔なし）
φ500
ノズル タイプB（孔あり）
φ500
ノズル タイプC（孔あり）
φ500

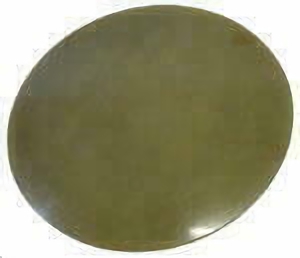

蓋（取手なし・孔なし）
